Réducteurs
Présentation des réducteurs industriels SEW USOCOME
Le réducteur est l'élément central d'un motoréducteur. Il permet de convertir le couple et la vitesse d'un moteur électrique monté en amont. La principale caractéristique d’un réducteur est de disposer d’une vitesse plus lente ou une vitesse plus rapide. C’est la valeur du couple maximal exprimée en Newton mètre [Nm] qui détermine la puissance d'un réducteur et le type de charges qu'il est capable de convoyer.
Le système modulaire SEW présente une gamme complète de réducteurs pour satisfaire aux besoins de votre application spécifique à votre domaine d'utilisation.
- Taille et encombrement
- Puissance
- Rapport de réduction
- Couple maximal
- Configuration de l’entrainement
- Traitement de surface
- Montage et exécutions par pattes ou flasque-brides de fixation
Réducteurs à engrenages cylindriques type RX
Réducteur à engrenages cylindriques haute efficacité pour convoyeurs à rouleaux, convoyeurs à chaîne ou convoyeurs à bande.
- Déclinés en 6 tailles
- Disponibles en exécution à pattes ou en exécution à flasque-bride
Caractéristiques techniques
| Rapport de réduction | i | 1,30 – 8,65 |
| Couple de sortie max. | Nm | 69 – 830 |
| Plage de puissance moteur (montage via adaptateur moteur AM) | kW | 0,12 – 45 |
Réducteurs à engrenages cylindriques type R (à deux et trois trains)
Réducteurs à engrenages cylindriques type RM (à deux et trois trains)
Réducteur à engrenages cylindriques avec moyeu long renforcé conçus spécialement pour les applications de mélange : agitateurs, mélangeurs, mixeurs, malaxeurs.
- Déclinés en 10 tailles
- Supportent des charges radiales et axiales ainsi que des couples de flexion
Caractéristiques techniques
| Rapport de réduction | i | 4,29 – 289,74 |
| Rapport de réduction réducteurs jumelés | i | 134 – 27 001 |
| Couple de sortie max. | Nm | 450 – 18 000 |
| Plage de puissance moteur (montage via adaptateur moteur AM) | kW | 0,12 – 160 |
Réducteurs à arbres parallèles type F
Caractérisés par leur forme étroite , les réducteurs à axes parallèles sont destinés à être implantés dans des espacements réduits. Avec des couples élevés dans la plage de 130 Nm à 18 000 Nm, ces réducteurs sont particulièrement adaptés aux applications de convoyage et de manipulation.
- Disponibles en 11 tailles, de 27 à 157
- Exécution à pattes, à flasque-bride ou à arbre creux ou à jeu réduit
Caractéristiques techniques
| Rapport de réduction | i | 3,77 – 281,71 |
| Rapport de réduction réducteurs jumelés | i | 87 – 31 434 |
| Couple de sortie max. | Nm | 130 – 18 000 |
| Plage de puissance moteur (montage via adaptateur moteur AM) | kW | 0,12 – 90 |
Réducteurs à couple conique type K
Réducteurs puissants et compacts à renvoi d'angle avec rendement élevé. Leur denture très résistante garantit une endurance exemplaire avec entretien minimum. Ces réducteurs sont destinés aux applications telles que les convoyeurs, les dispositifs de levage et stations élévatrices, les tables de levage à ciseaux , les monte-charges, les entraînement de translation et de levage dans transtockeurs.
- Disponibles en 16 tailles
- Couples de sortie de 80 Nm à 50 000 Nm.
Réducteurs à couple conique type K à 3 trains
Tailles 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 157 / 167 / 187
Caractéristiques techniques
| Rapport de réduction | i | 3,98 – 197,37 |
| Rapport de réduction réducteurs jumelés | i | 94 – 32 625 |
| Couple de sortie max. | Nm | 200 – 50 000 |
| Plage de puissance moteur (montage via adaptateur moteur AM) | kW | 0,12 – 90 |
Réducteurs à couple conique type K à 2 trains
Tailles 19 / 29 / 39 / 49
Caractéristiques techniques
| K..19 | K..29 | K..39 | K..49 | ||
|---|---|---|---|---|---|
| Rapport de réduction | i | 4,50 – 58,68 | 3,19 – 71,93 | 42,81 – 58,24 | 4,0 – 75,20 |
| Couple de sortie max. | Nm | 80 | 130 | 300 | 500 |
| Plage de puissance moteur (montage via adaptateur moteur AM) |
kW | 0,12 – 1,1 | 0,12 – 2,2 | 0,12 – 4,0 | 0,12 – 7,5 |
Réducteurs à roue et vis sans fin type S
Type S / Tailles 37 / 47 / 57 / 67 / 77 / 87 / 97
Avec un rendement plus élevé que les réducteurs à roue et vis purs, les variateurs de type S disposent d’une transmission de force linéaire pour un fonctionnent de manière très régulière et silencieuse. Leurs qualités les placent en tête pour les applications scéniques, les entraînements de réglage, les presses, les tables à transfert circulaires et les convoyeurs d'angle.
Caractéristiques des réducteurs de type S
| Rapport de réduction | i | 3,97 – 288,00 |
| Rapport de réduction réducteurs jumelés | i | 110 – 33 818 |
| Couple de sortie max. | Nm | 92 – 4 000 |
| Plage de puissance moteur (montage via adaptateur moteur AM) | kW | 0,12 – 30 |
Montage des réducteurs SEW
Important : la position de montage est un paramètre essentiel à prendre en compte pour la durée de vie des réducteur car elle détermine la quantité d’huile dans le réducteur. Il faut impérativement que les pignons à l’intérieur soient au contact de l’huile (barbotage, bain d’huile).
Exemple :
- position M1 (horizontal) : le réducteur à environ ¼ d’huile
- position M2 (vertical) : le réducteur à environ ¾ d’huile
Positions de montage des réducteurs de type R

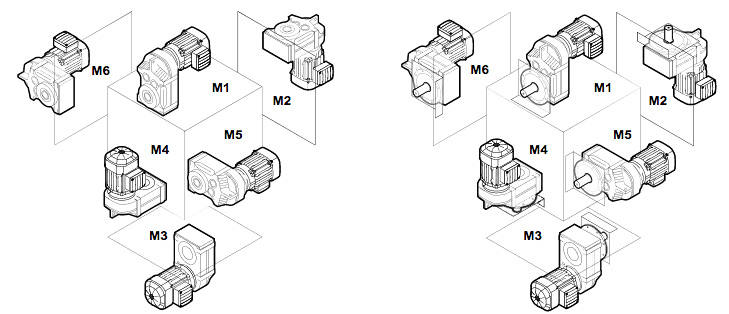

Positions de montage des réducteurs de type F

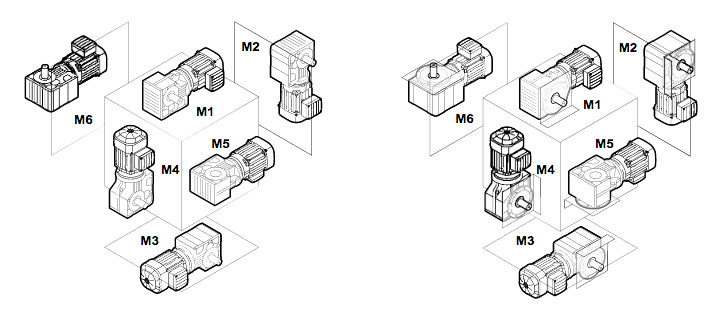

Positions de montage des réducteurs de type K, type S, type W
